如今制造业所面临的挑战是，通过产品开发的技术创新，在持续的成本缩减以及收入和利润的逐渐增加的要求之间取得平衡。为了真正地支持革新，必须评审更多的可选设计方案，而且在开发过程中必须根据以往经验中所获得的知识更早地做出关键性的决策。

作为供应商，有时候在业务交往中，客户要求提供所供产品的3D模型。为了满足客户的需求，又要在一定程度上保守企业的核心技术，一般要采取转换文件格式的方法。想必有很多工程师对于利用UG软件，如何导出xt、stp、igs等格式，还有所不了解，今天就由UG正版代理商：优菁科技（上海）有限公司为大家说一说。

UG的功能强大自然不必多说，在文件的兼容性方面也很强大，简单的说就是可以打开很多格式的文件，也可以将文件导出为多种格式，具体兼容的格式见下图：

UG正版代理商：优菁科技（上海）有限公司

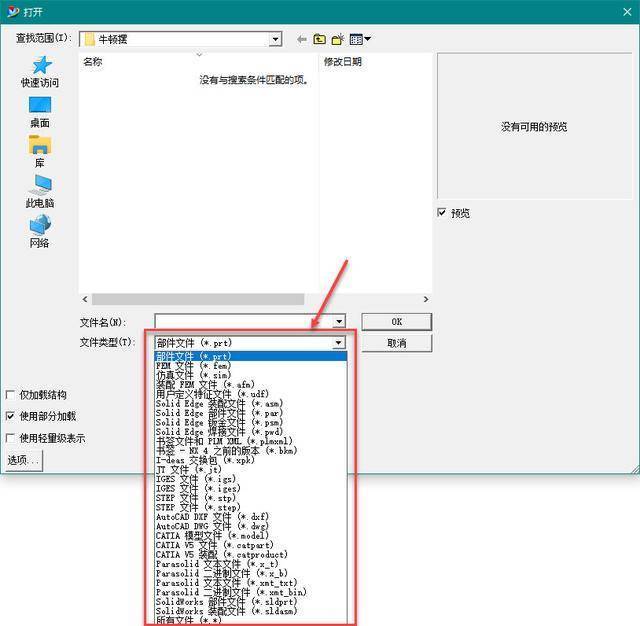

上图是UG可以打开的文件的文件格式，具体打开方法：执行文件→打开→选择文件格式→确定即可。同样UG可以将文件保存为多种格式。

UG正版代理商：优菁科技（上海）有限公司

UG正版代理商：优菁科技（上海）有限公司

UG文件在导出为其他格式的时候有两种操作方法：

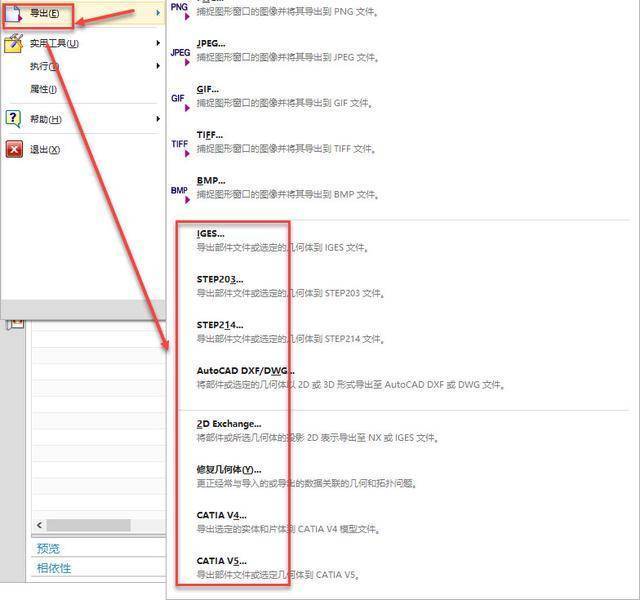

如上图所示的操作方法：文件→导出。

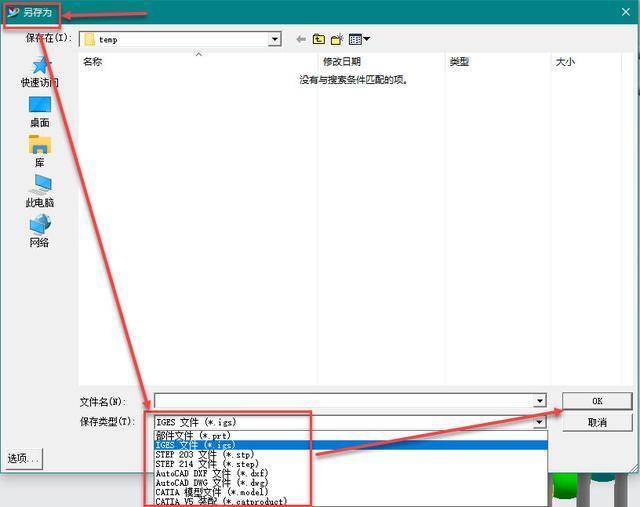

另一种方法就是另存为，见下图。

UG正版代理商：优菁科技（上海）有限公司

通过图片对比，不难发现，通过导出命令可以生成更多的文件格式，而另存为的格式相对较少。

在这里我将“导出”的操作方法做详细的介绍，并且以X_T格式为例：

话不多说，下面直接开始：

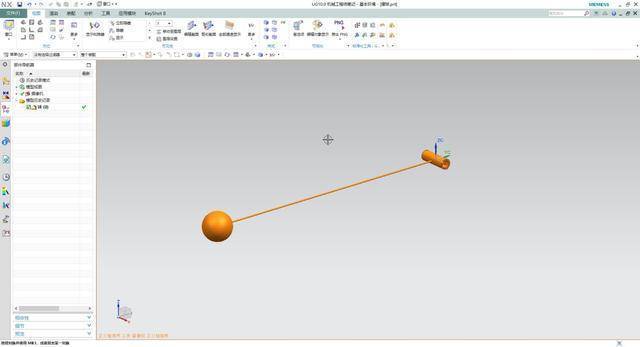

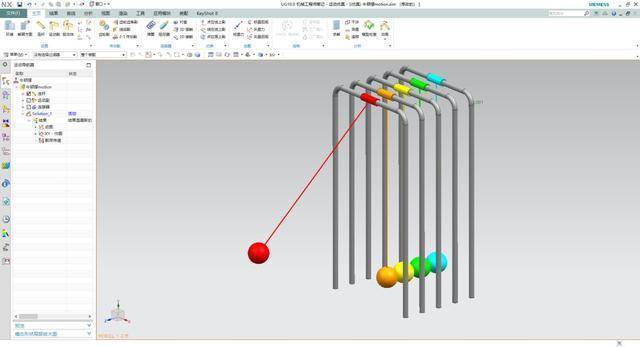

1.首先，针对装配体。先打开我们要导出的源文件（下图是在运动仿真模块）：

UG正版代理商：优菁科技（上海）有限公司

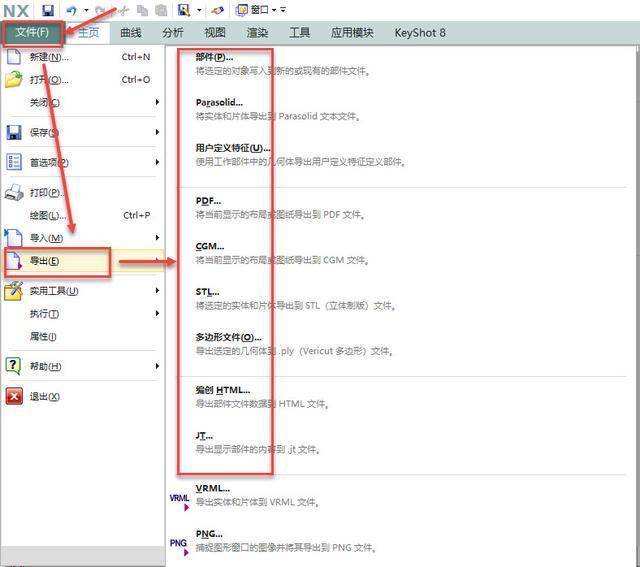

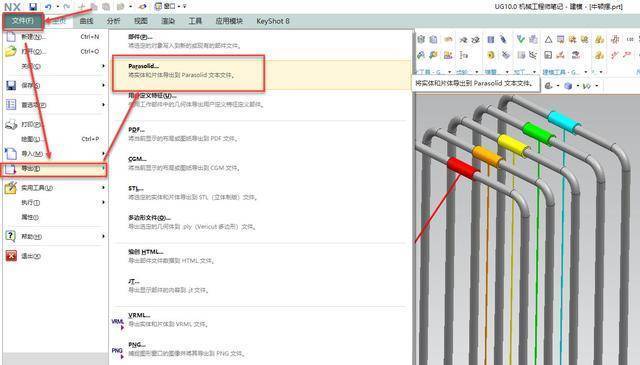

2.切换到建模模块，执行文件→导出→Parasolid文件(注意，这里的parasolid文件就是x_t格式文件)：

UG正版代理商：优菁科技（上海）有限公司

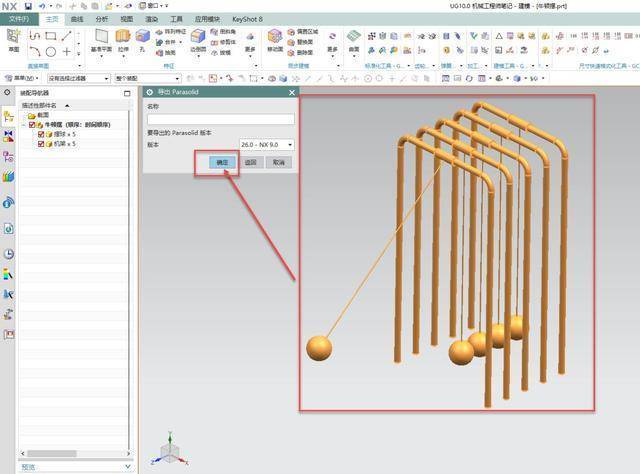

3.全选我们要导出的文件，或者选择要导出的部分文件，然后单击确定：

UG正版代理商：优菁科技（上海）有限公司

UG正版代理商：优菁科技（上海）有限公司

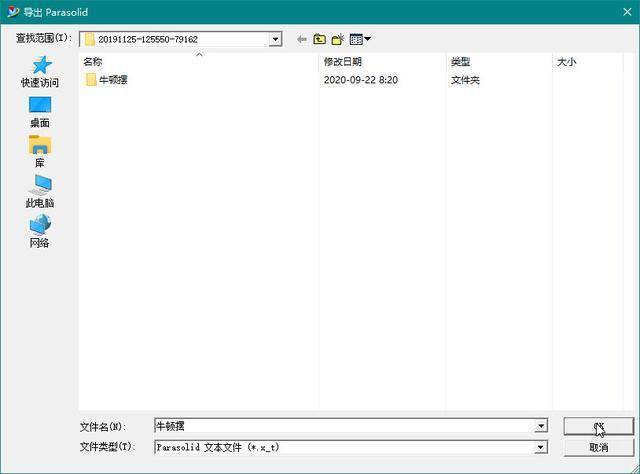

4.接着选择保存位置，输入保存名称，然后单击确定：

UG正版代理商：优菁科技（上海）有限公司

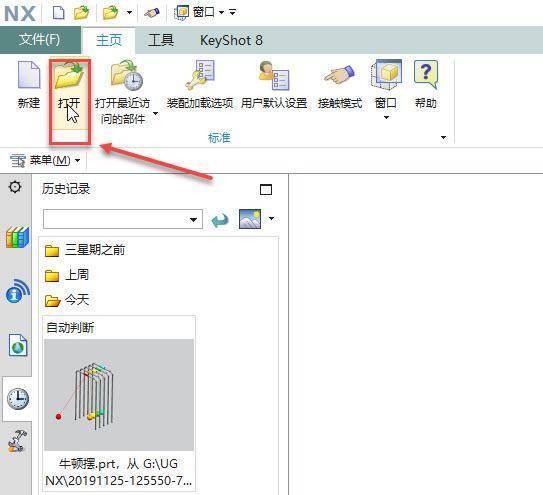

5.保存完成之后，我们利用“打开”命令，将x_t文件打开，检查一下是否有误。执行：文件→打开：

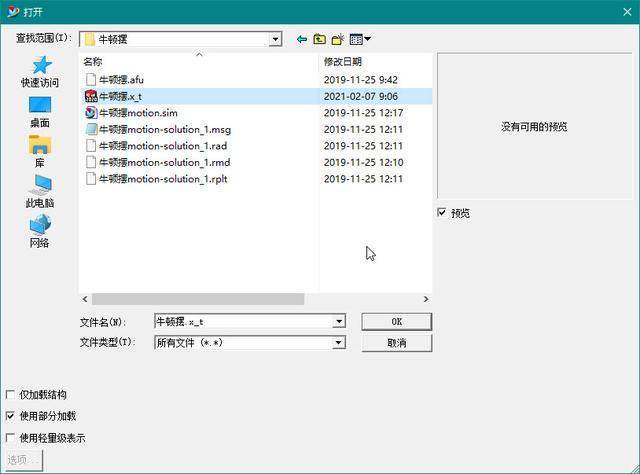

6.选择刚才保存的x_t文件，然后单击确定：

UG正版代理商：优菁科技（上海）有限公司

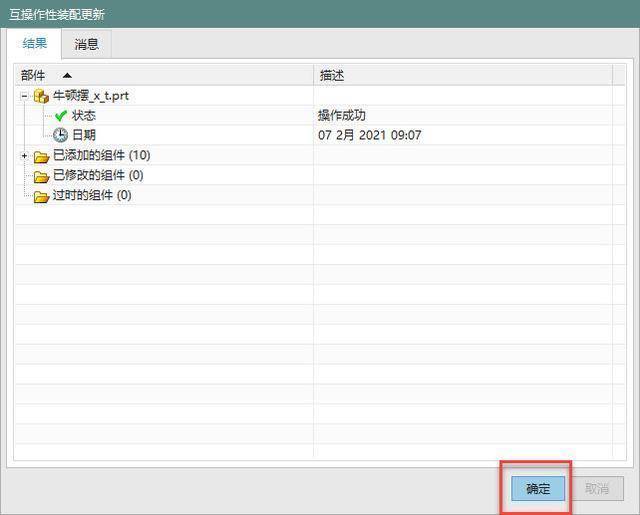

7.在弹出的对话框中选择确定：

UG正版代理商：优菁科技（上海）有限公司

8.这样我们的文件就打开完成,检查发现与源文件一致;

接下来我们针对单个零件做一介绍：

1.首先打开零件：

UG正版代理商：优菁科技（上海）有限公司

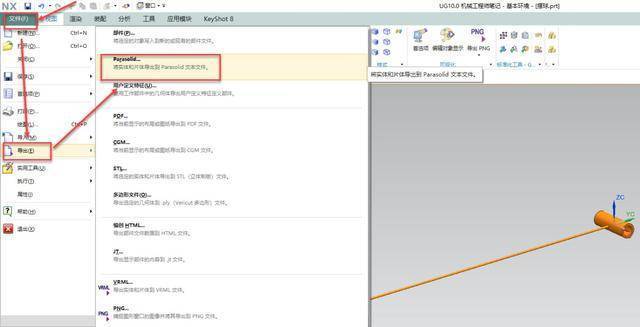

2.同样执行：文件→导出→parasolid命令：

UG正版代理商：优菁科技（上海）有限公司

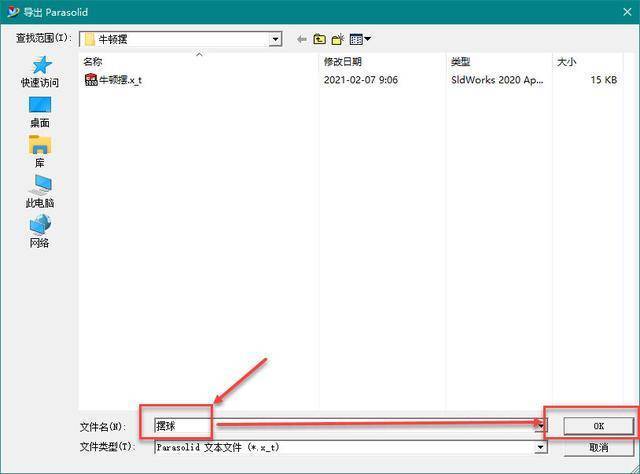

3.然后选中保存位置，输入名称即可：

UG正版代理商：优菁科技（上海）有限公司

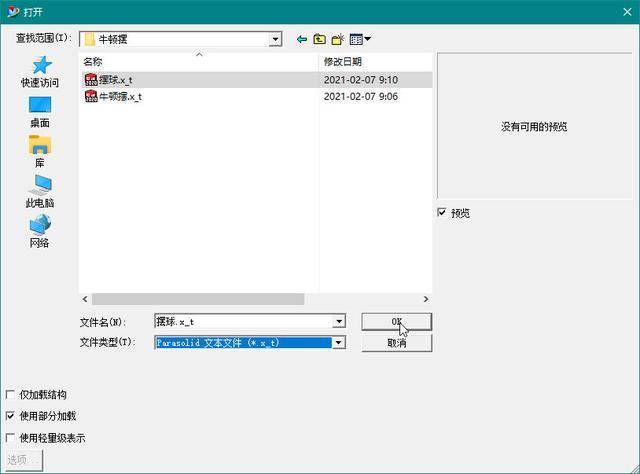

保存完成之后，我们再打开文件进行检查，执行：文件→打开→选择刚才保存的文件→单击确定：

UG正版代理商：优菁科技（上海）有限公司

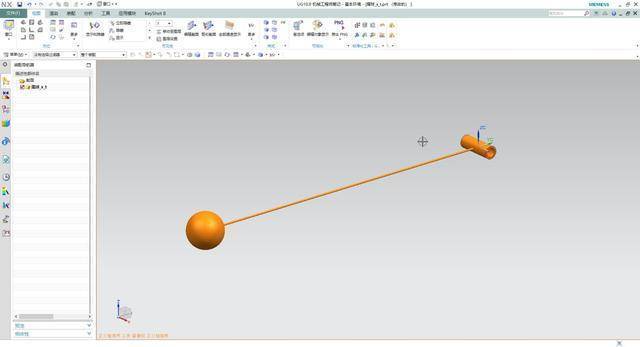

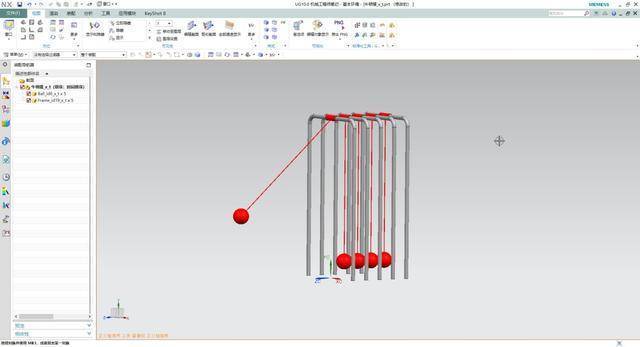

打开完成，检查发现模型与源文件一致：

UG正版代理商：优菁科技（上海）有限公司

至此，UG文件导出为x_t格式文件操作完成，其他如：step、igs等格式操作方法类似，可按照上述步骤来操作。根据以上操作大家转换格式就会更加容易，更加方便。
