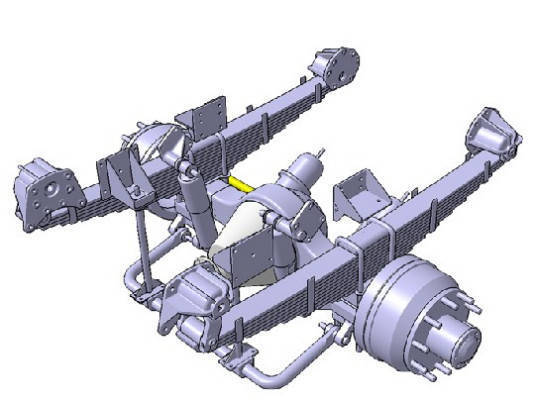

汽车板簧是汽车悬架系统中最传统的弹性元件，具有可靠性好、结构简单、制造工艺流程短、成本低而且结构能大大简化等优点。它诞生于中世纪，沿用至今，用途非常广泛，是弹簧中一种很有代表性的结构，因此板簧的设计关系到承受载荷、使用寿命等重要问题，当然对它进行受力分析是必不可少的。

代理商：优菁科技（上海）有限公司

而ANSYS功能强大，操作简单方便，已成为国际最流行的有限元分析软件。是美国ANSYS公司研制的大型通用有限元分析（FEA）软件，是世界范围内增长最快的计算机辅助工程（CAE）软件，能与多数计算机辅助设计（CAD，computer Aided design）软件接口，实现数据的共享和交换。今天正版代理商：优菁科技（上海）有限公司这里带大家一起看看怎样利用ansys对板簧进行有限元分析。

正版代理商：优菁科技（上海）有限公司

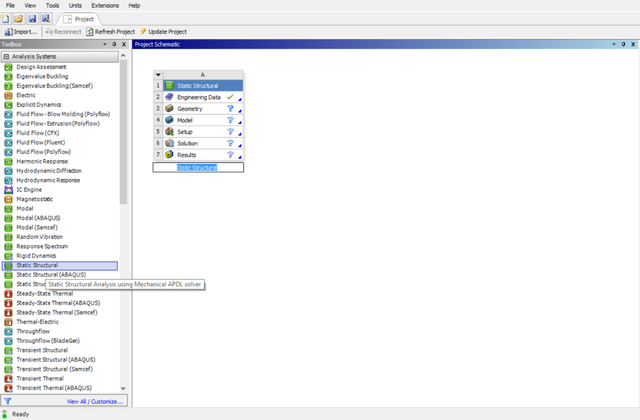

• 打开ANSYS，单击static structural：

代理商：优菁科技（上海）有限公司

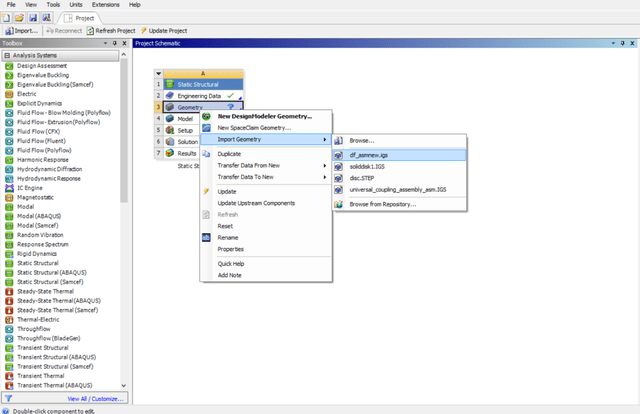

• 右键单击geometry→imput geometry→选择板簧三维文件：

正版代理商：优菁科技（上海）有限公司

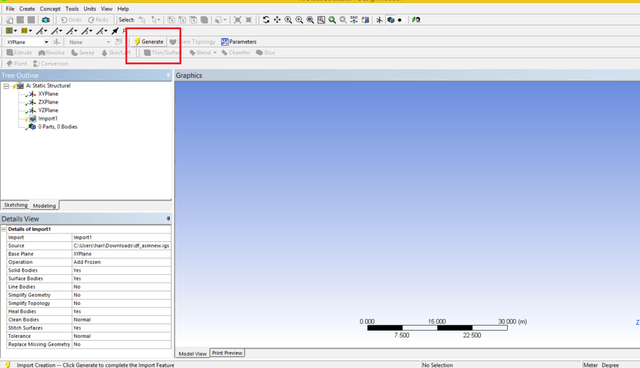

• 单击generate：

正版代理商：优菁科技（上海）有限公司

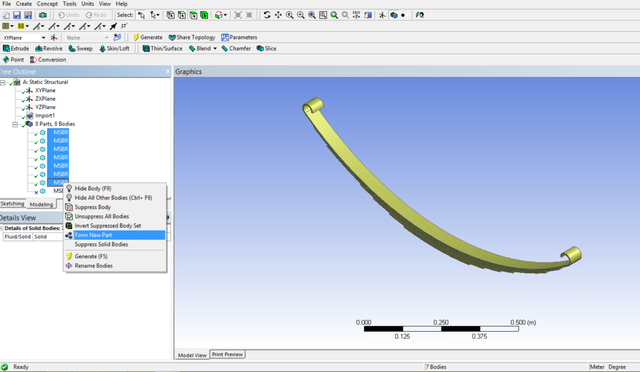

• 全选模型下的msbr，右键单击然后选择from new part：

优菁科技（上海）有限公司

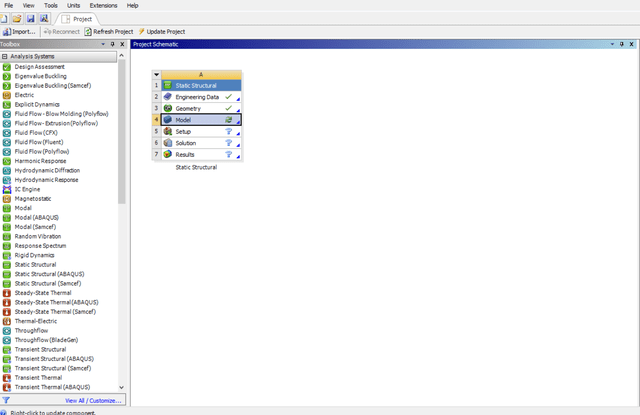

• 选择model：

正版代理商：优菁科技（上海）有限公司

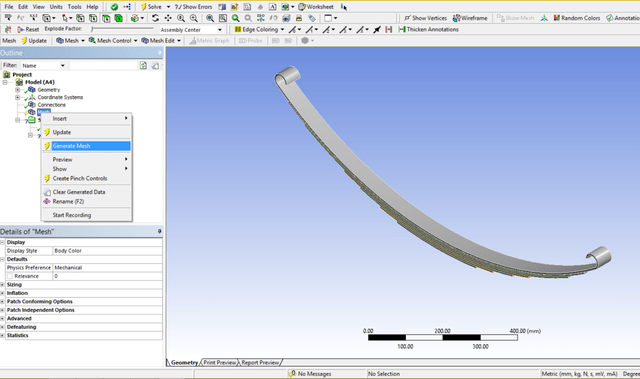

• 右键单击mesh，选择generate mesh：

优菁科技（上海）有限公司

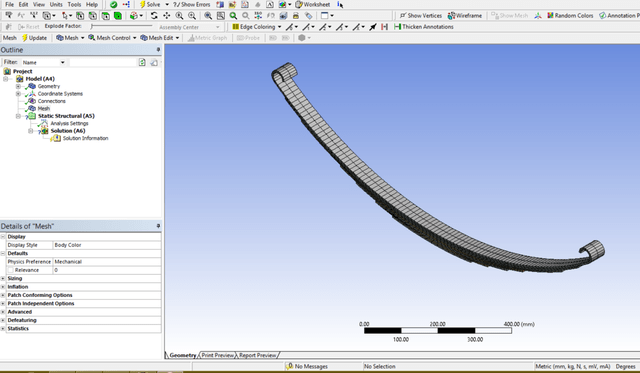

• 生成网格如图：

优菁科技（上海）有限公司

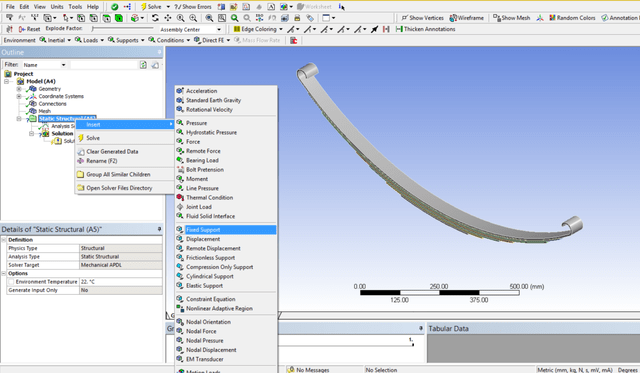

• 右键单击static structural→insert→fixed support：

正版代理商：优菁科技（上海）有限公司

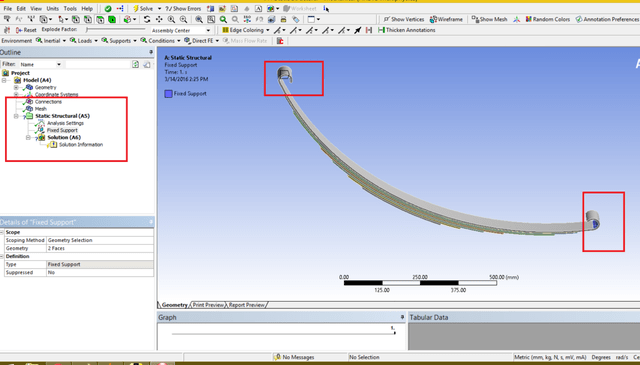

• 然后选择板簧的两端：

正版代理商：优菁科技（上海）有限公司

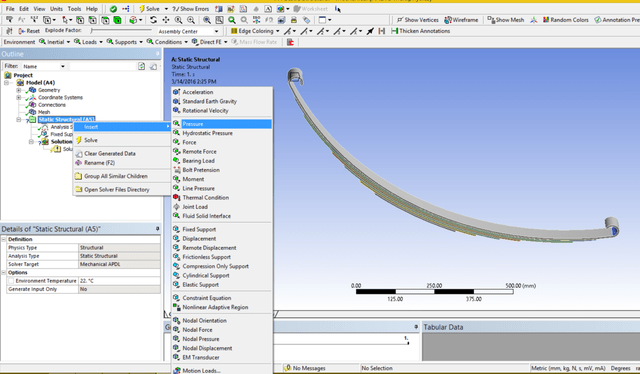

• 然后再右键单击static structural→insert→pressure：

正版代理商：优菁科技（上海）有限公司

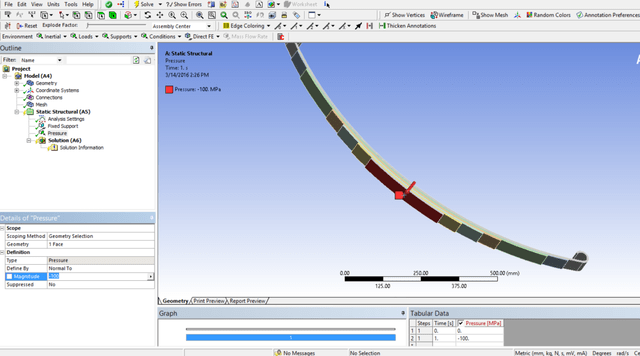

• 选择板簧的受力面，在magnitude中输入-100：

正版代理商：优菁科技（上海）有限公司

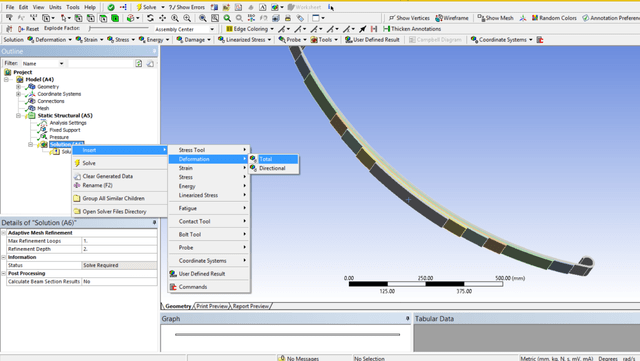

• 右键再次单击solution，依次选择→insert→deformation→total：

优菁科技（上海）有限公司

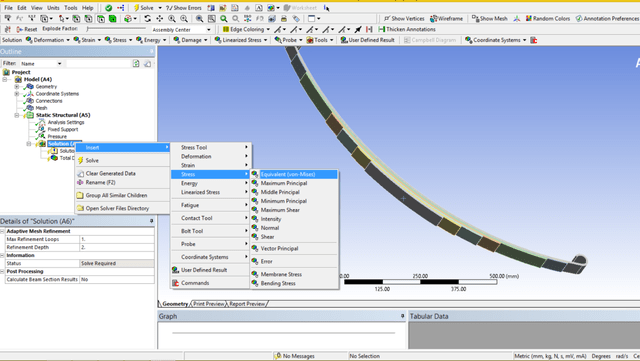

• 右键再次单击solution，依次选择→insert→stress→equivalent：

优菁科技（上海）有限公司

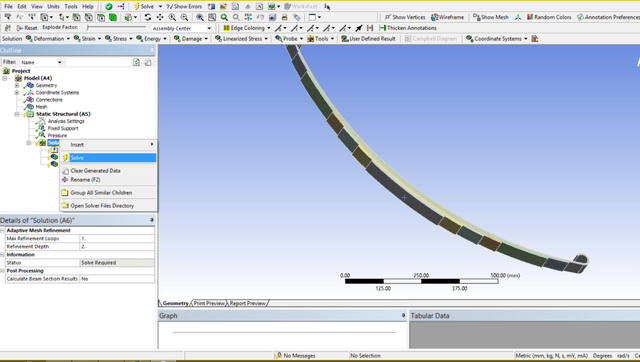

• 然后右键单击solution，选择solve进行解算：

正版代理商：优菁科技（上海）有限公司

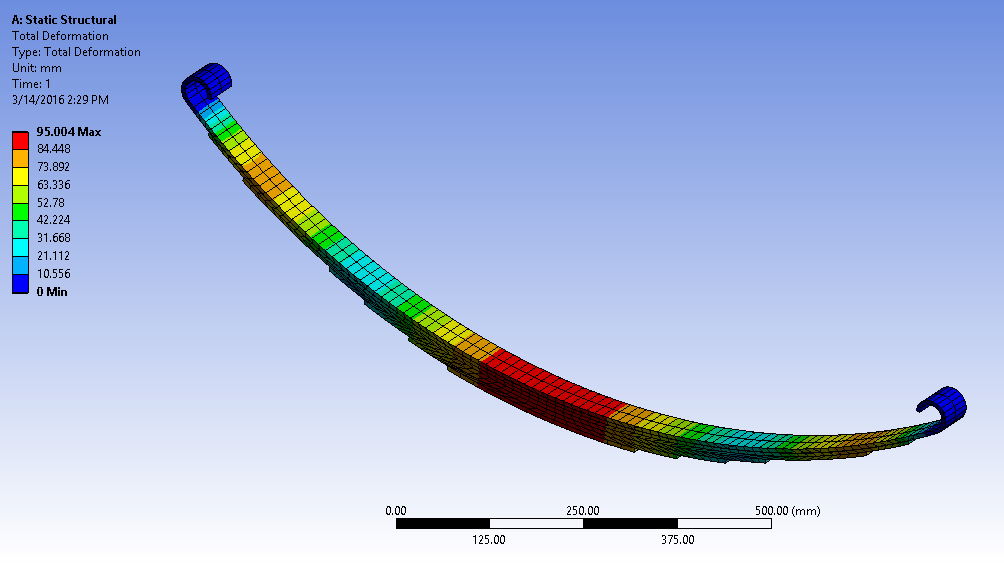

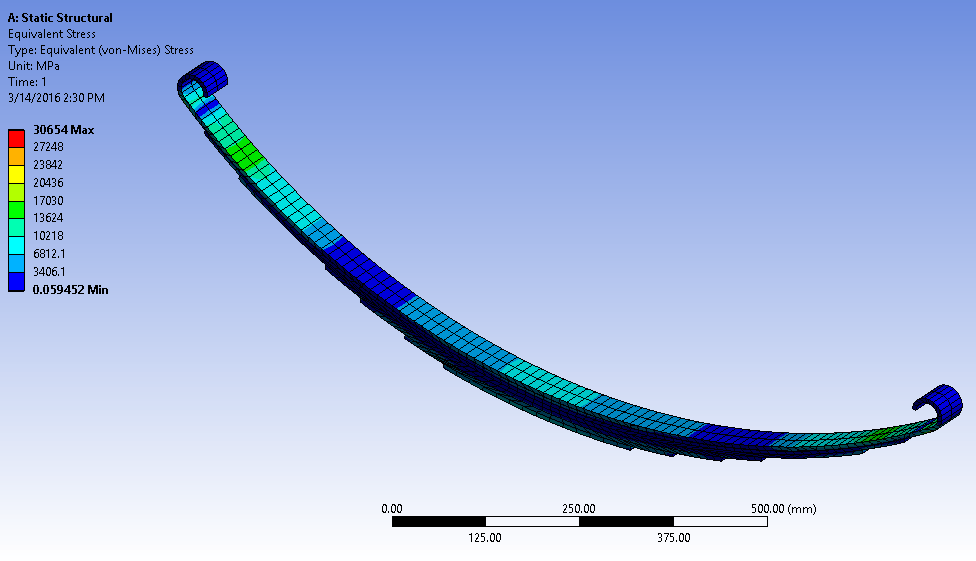

• 然后我们就可以查看总变形（total deformation）等效应力（equivalent stress）的结果：

正版代理商：优菁科技（上海）有限公司

正版代理商：优菁科技（上海）有限公司

至此，整个操作结束，根据结果分析我们可以看到板簧的变形位置和应力集中点，并且可以对板簧做的设计做相应的调整。
