UG是由美国UGS公司推出的功能强大的三维CAD/CAE/CAM高端软件系统。其内容涵盖了产品从概念设计，工业造型设计，三维模型设计，分析计算，动态模拟及仿真，工程图的输出，到生产加工成产品的全过程。

众所周知的UG中的是三维图，CAD一般使用都是二维图，如果我们想要把UG中的三维图导出到CAD的二维中，我们应该如何操作呢？

下面便由UG代理商：优菁科技（上海）有限公司为大家讲解说明一下

1.我们在UG中将【建模】环境转换到【制图】环境。

2.新建一张图纸页

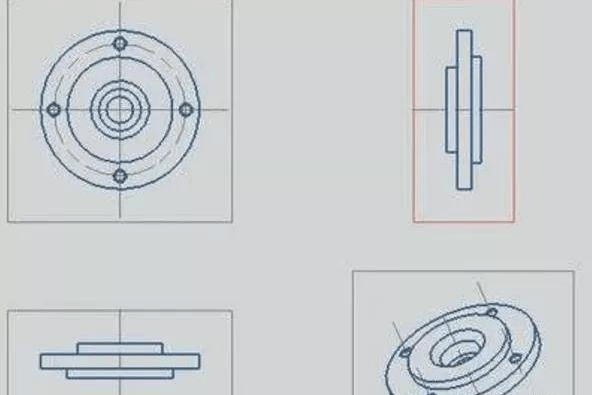

3.我们将基本的视图添加到图纸页面上，参考下图。

优菁科技（上海）有限公司

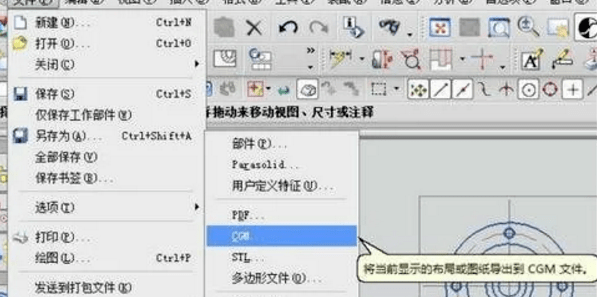

4.我们再将图纸文件导出为CGM的格式文件，参考下图。

UG代理： 优菁科技（上海）有限公司

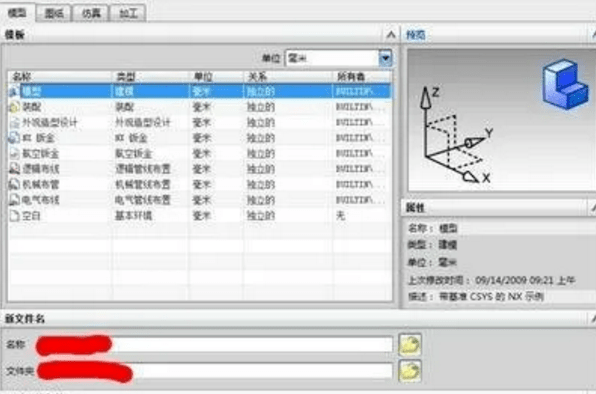

5.我们再次新建一个模型的文件，参考下图。

优菁科技（上海）有限公司

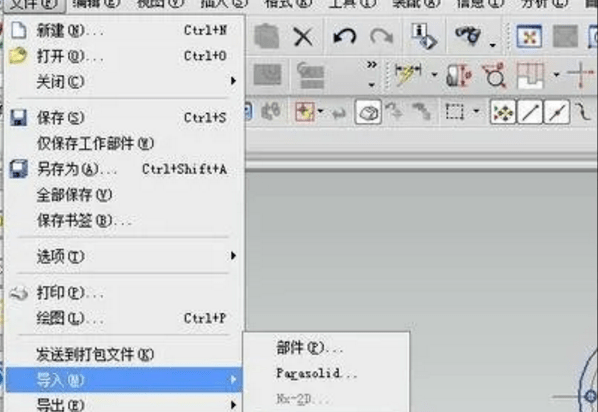

6.我们再导入CGM的文件，打开。

UG代理商： 优菁科技（上海）有限公司

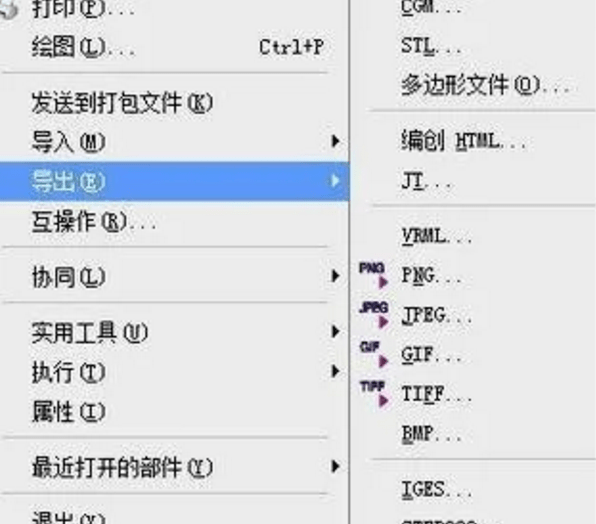

7.导出文件为DXF或者DWG格式文件。

优菁科技（上海）有限公司

8. 这样我们完成了导出工作，到这里，我们3D转换到2D的工作就结束了，这个办法可以比较好的完成这样的转换

更多资讯请关注西门子NX代理商： 优菁科技（上海）有限公司
