实际加工中经常碰到需要去除边角料的情况，机床只需要切断边角料，残料就会脱离。然而在虚拟加工仿真中，被切断的边角料还是会显示在毛坯中，有时边角料过多可能影响我们观察加工结果，或者有时需要导出加工结果，这就需要软件自动删除边角料或者允许操作者手动删除脱离零件主体的边角料，以下内容由优菁科技（上海）有限公司带领大家一起来探讨VERICUT中“去除边角料”功能的用法：

一、自动删除边角料

当软件中虚拟机床切断零件时，软件无法智能地判断哪一部分是需要的零件，哪一部分是不需要的边角料。VERICUT中的做法是，指定接触“夹具”的部分为零件，不接触夹具的部分为边角料，加工仿真完成后，可以自动删除脱离夹具的部分。

操作方法：

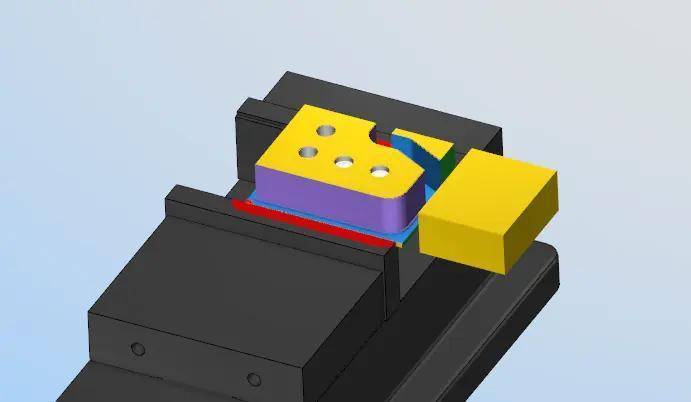

1、在项目树夹具组件下添加夹具模型，确认夹具模型与需要保留的毛坯部分接触。对软件来说只需要一个模型即可，并不一定是真实尺寸形状的夹具模型。

代理商：优菁科技（上海）有限公司

2、在菜单栏找到“项目”>“去除边角料”>勾选“自动删除脱离夹具的毛坯”>确定。如果没有夹具模型或者夹具与毛坯模型不接触，勾选此项，VERICUT仿真完会自动删除整个零件，并提示“切削毛坯已松开并且临时保存在松开毛坯中”。

代理商：优菁科技（上海）有限公司

3、重新仿真一遍，可以发现零件右侧脱离夹具的部分自动删除了。

二、手动删除边角料

如果没有夹具模型，软件无法判断哪部分需要保留，哪部分是边角料需要删除，也可以手动删除边角料。

操作方法：

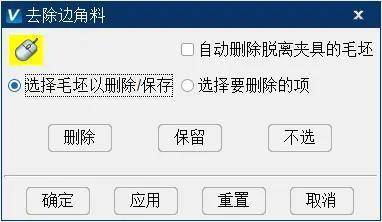

1、仿真完成后，在菜单栏找到“项目”>“去除边角料”，打开去除边角料窗口。勾选“选择毛坯以删除/保存”，选择要删除边角料，对应的部分会变成红色，然后单击删除按钮即可删除选中的部分。

代理商：优菁科技（上海）有限公司

2、也可以选择需要保留的模型，选择的部分会变红色，然后单击保留即可删除除去保留外的模型。

代理商：优菁科技（上海）有限公司

3、如果选择错误，可以单击不选来取消选择，如果删除错误，可以单击重置的来恢复删除之前的模型。

三、手动删除连接在模型上的边角料

以上两种方法只适用于边角料完全脱离零件的情况，如果边角料未完全切断，也可以手动删除。

代理商：优菁科技（上海）有限公司

操作方法：

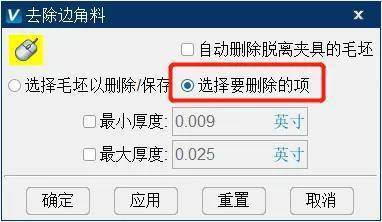

1、仿真完成后，在菜单栏找到“项目”>“去除边角料”，打开去除边角料窗口，勾选“选择要删除的项”，

代理商：优菁科技（上海）有限公司

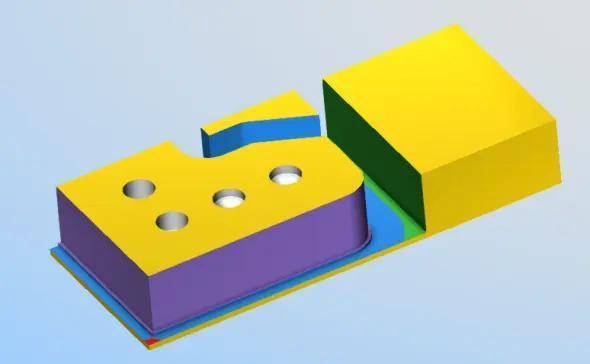

单击选择未切断的面，如下图：

代理商：优菁科技（上海）有限公司

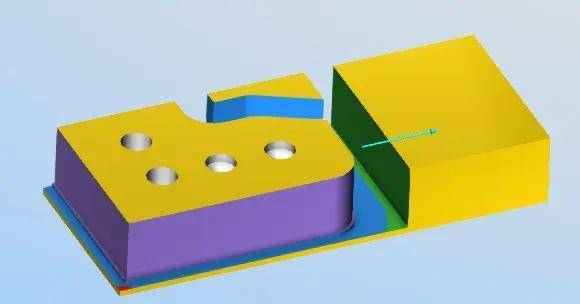

结果如下：

代理商：优菁科技（上海）有限公司

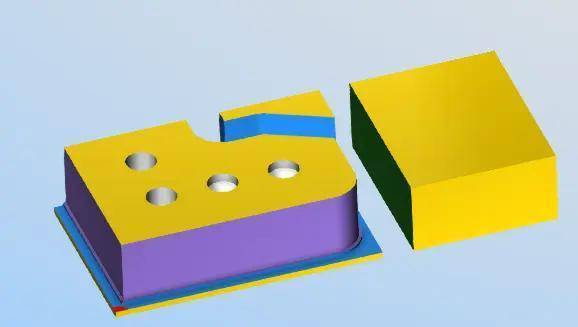

2、单击“应用”，再勾选“选择毛坯以删除/保存”，然后再删除脱离的部分，此操作与之前一致，此处不再赘述。

代理商：优菁科技（上海）有限公司

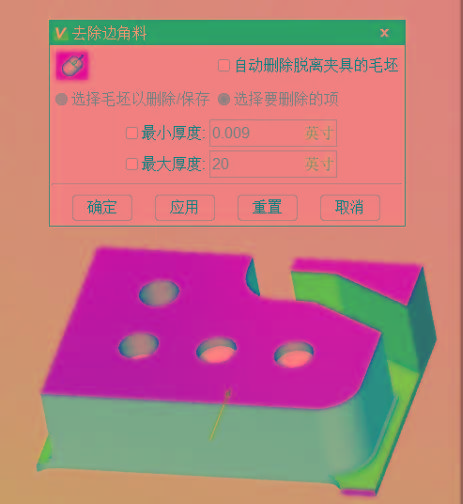

3、删除零件裙边，勾选“选择要删除的项”，单击选择下图平面

代理商：优菁科技（上海）有限公司

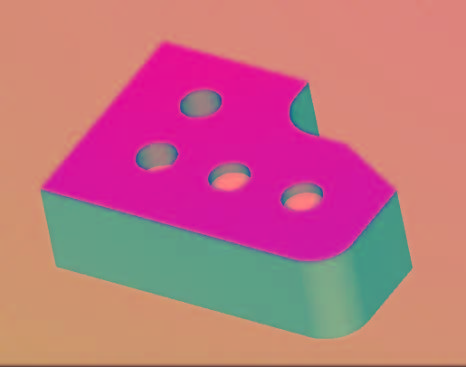

4、依次选择零件边缘并删除脱离的部分可以得到最终的零件。

代理商：优菁科技（上海）有限公司

大家学会了吗？更多资讯请关注代理商：优菁科技（上海）有限公司
