Altium Designer是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件通过把原理图设计、电路仿真 、 PCB 绘制编辑、拓扑逻辑自动布线、 信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。目前最高版本为：Altium Designer 21.3.1

Altium Designer中画好原理图后，怎么生成PCB呢？肯定有很多小伙伴有疑惑，今天就由正版 代理商 ：优菁科技（上海）有限公司为大家介绍一下吧。

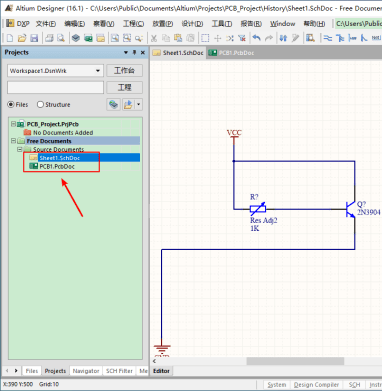

• 进入Altium Designer，新建原理图和PCB图；

正版代理商：优菁科技（上海）有限公司

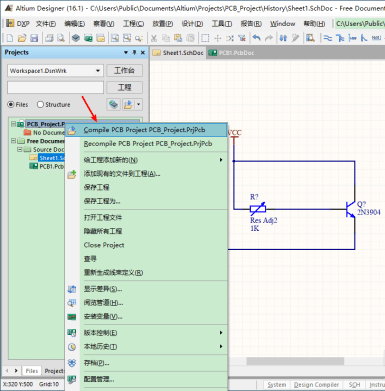

• 右击工程，点击【Complie PCB...】；

正版代理商：优菁科技（上海）有限公司

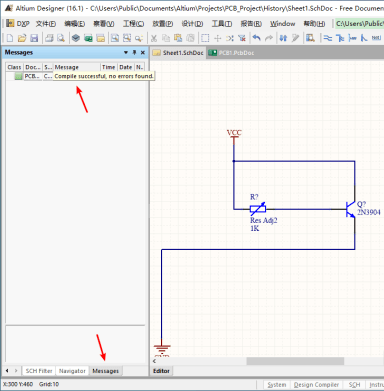

• 点击【Messages】，显示没有错误就下一步；

正版代理商：优菁科技（上海）有限公司

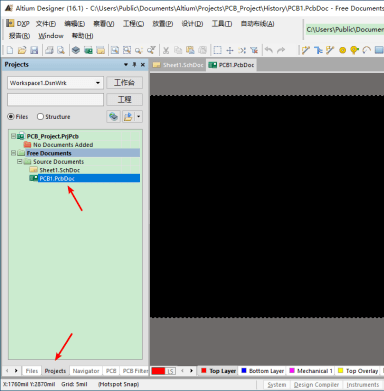

点击下方【Projects】，接着切换到PCB界面；

正版代理商：优菁科技（上海）有限公司

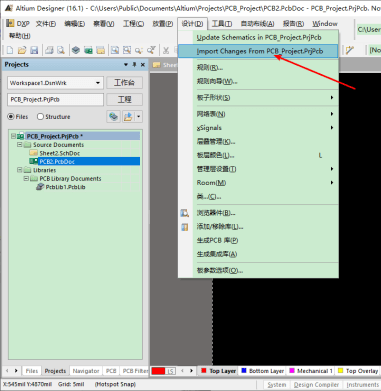

• 点击菜单中的【设计】--【Import Changes From PCB Project.PrjPcb】；

正版代理商：优菁科技（上海）有限公司

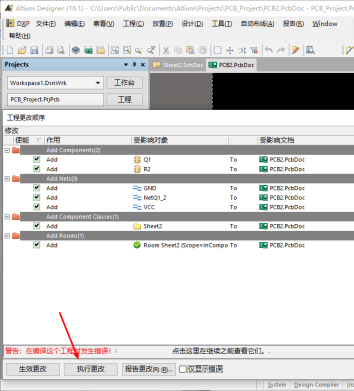

• 接着点击【执行更改】；

正版代理商：优菁科技（上海）有限公司

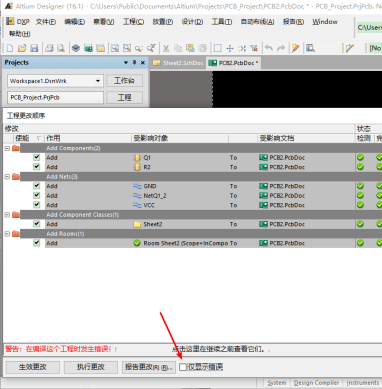

• 勾选“仅显示错误”，如果没有错误，点击【关闭】即可。

正版代理商：优菁科技（上海）有限公司

正版代理商：优菁科技（上海）有限公司
