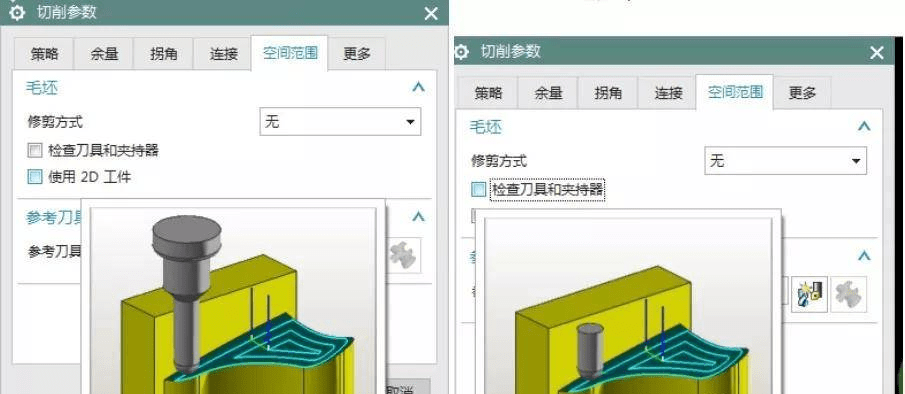

在使用NX加工中，需要清角或者清根，如果图形比较深，就需要分开长短刀加工，简单的我们可以分层加工，如果比较复杂的模具，分层就有点麻烦了，看一看下面的使用深度轮廓加工中的2D工件，可以快速的分开长短刀加工。

下面就继续由正版UG：优菁科技（上海）有限公司为大家详细讲解一下

UG代理商：优菁科技（上海）有限公司

第一步，建立刀具，建立两把长度不同大小相同的两把刀具，并把夹持器设定好；

第二步，创建一个WORKPIECE，把要加工的部件和区域设定好，不在一个几何体下面是不行的

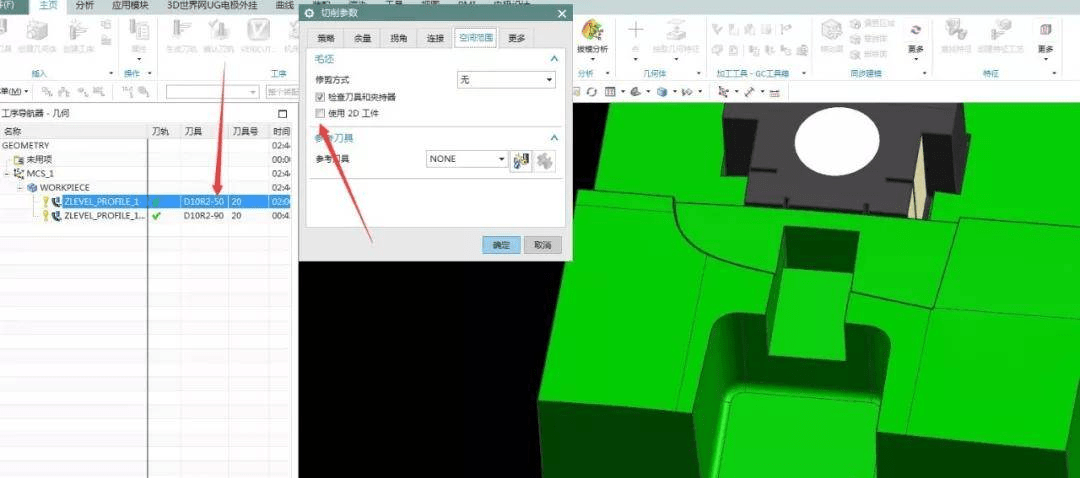

第三步，全部设定好加工参数，短刀不选使用2D工件。

UG代理商：优菁科技（上海）有限公司

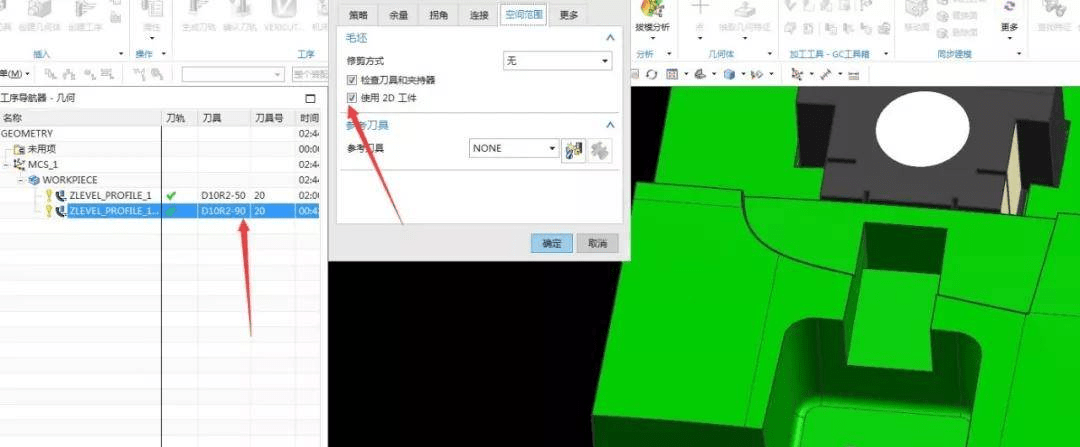

长刀选上

UG代理商：优菁科技（上海）有限公司

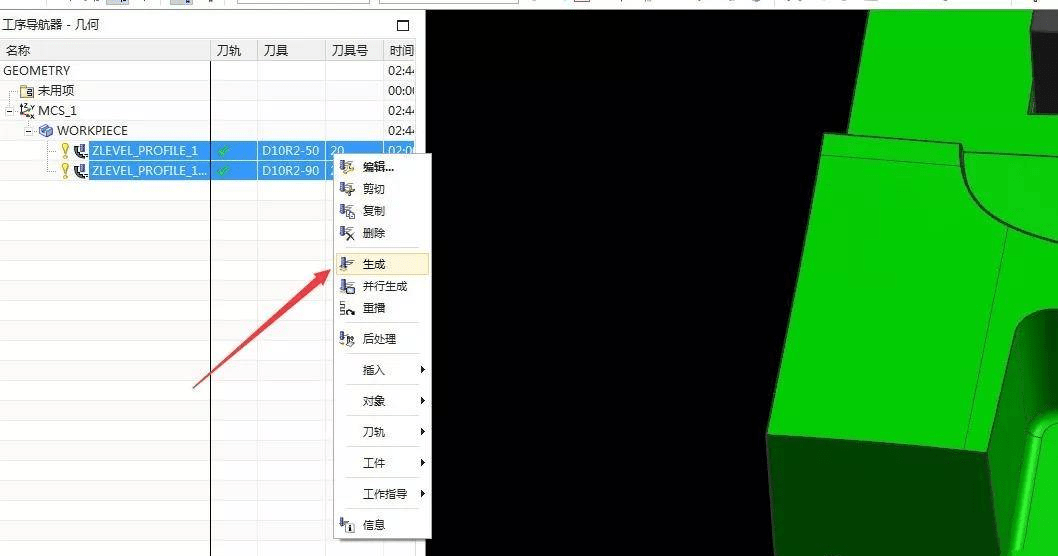

第四步，全选，点鼠标右键生成

UG代理商：优菁科技（上海）有限公司

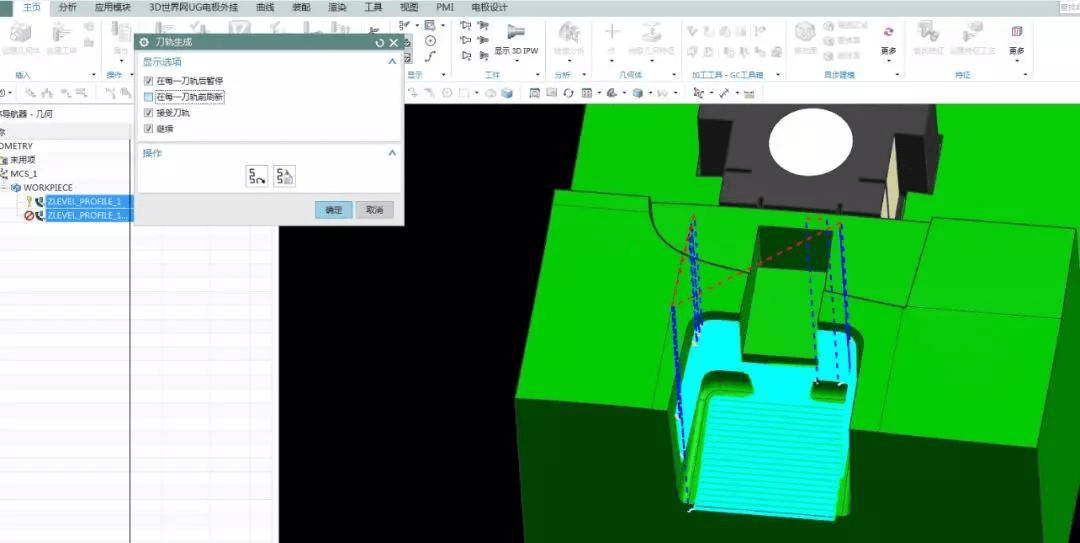

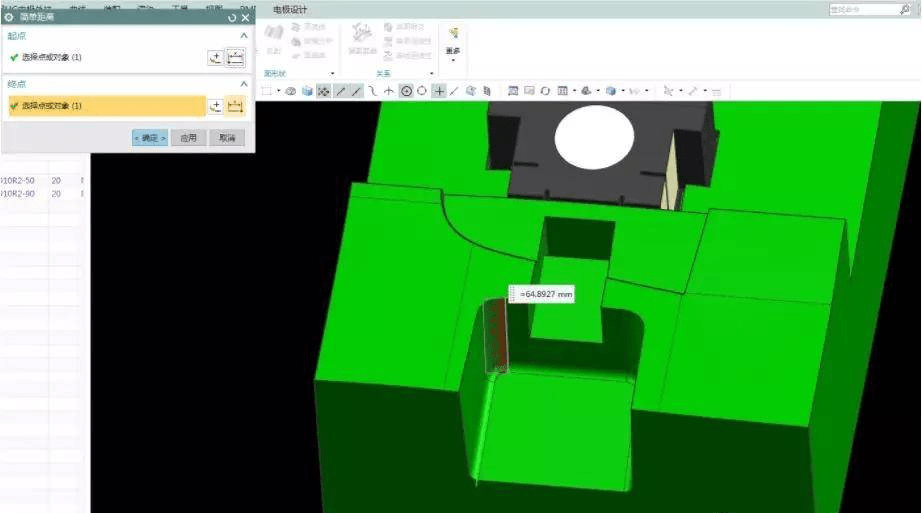

第一个刀路，因为刀具不够长，夹持器碰到了，有些地方是加工不到的

UG代理商：优菁科技（上海）有限公司

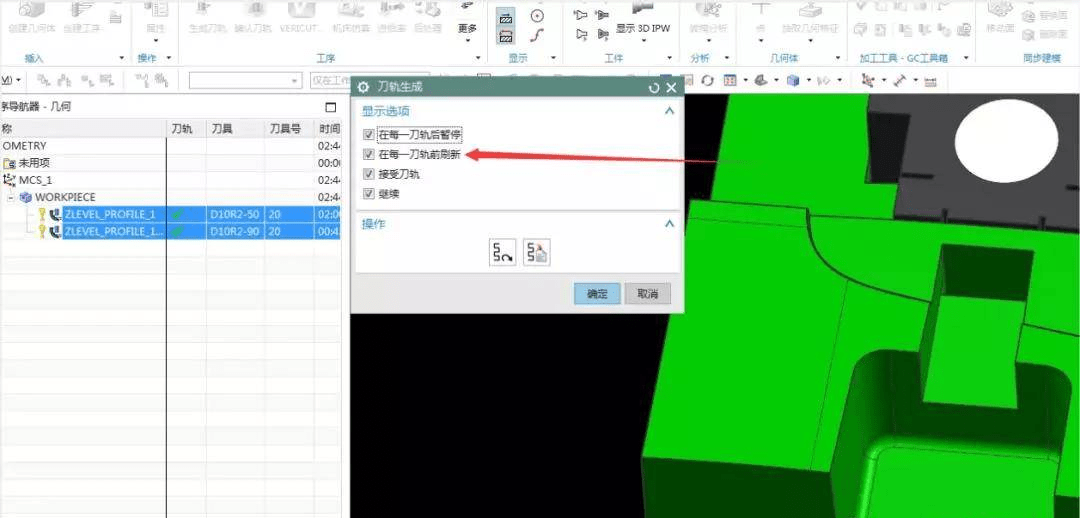

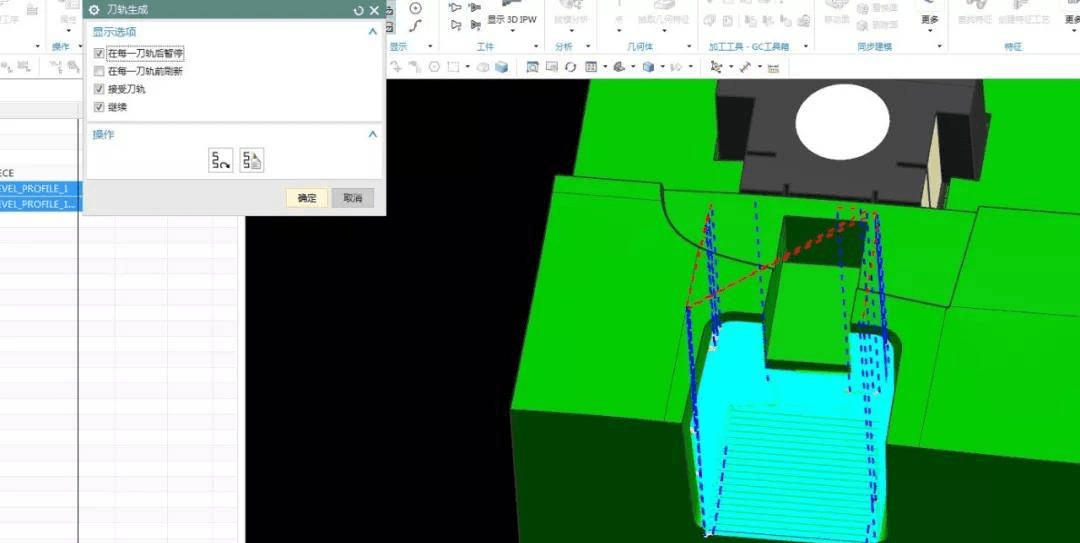

在每一刀轨前刷新，前面的勾勾去掉

UG代理商：优菁科技（上海）有限公司

UG代理商：优菁科技（上海）有限公司

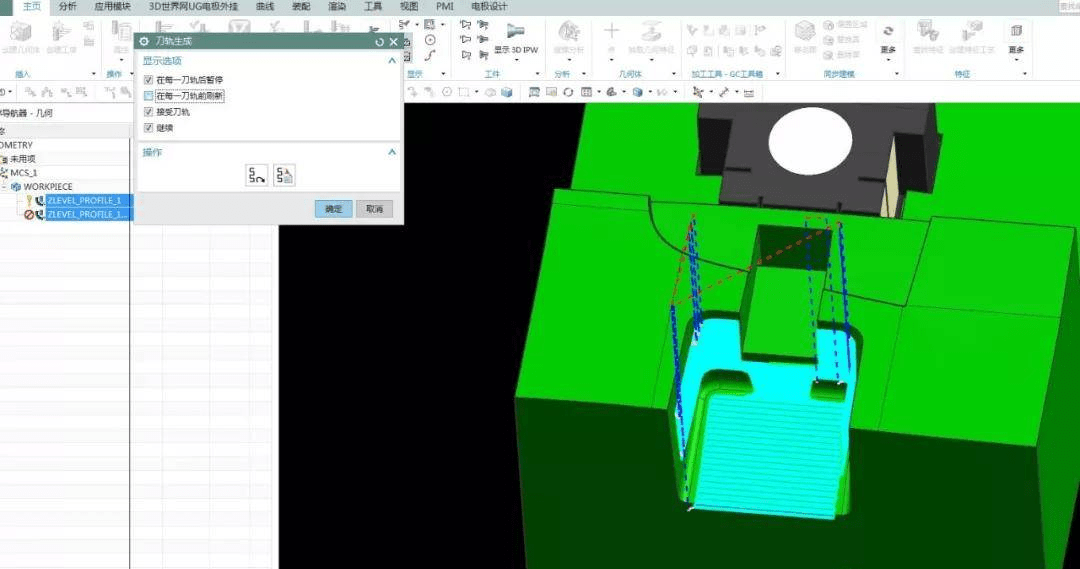

点击确定，就会看到两个刀路的重叠的结果

UG代理商：优菁科技（上海）有限公司

第二个刀路的切深也要注意，长刀的切深小于短刀，S和F也要适当的调整
