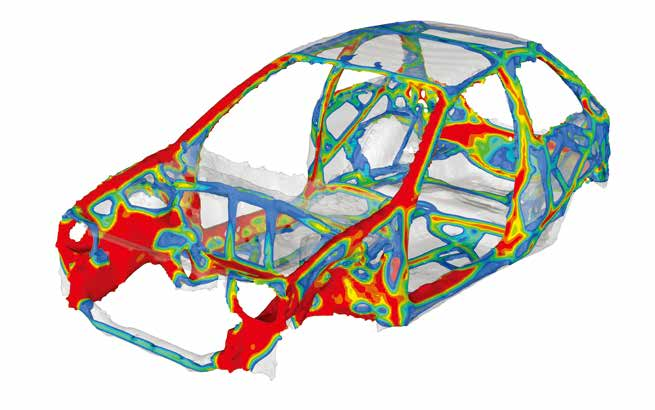

使用OptiStruct进行拓扑优化主要涉及到以下几个步骤：

1. 定义设计空间和目标：首先，需要明确设计空间，即需要进行优化的结构区域，并设定优化目标，如最小化重量、最大化刚度等。

2. 选择拓扑优化方法：OptiStruct提供了基于密度的拓扑优化和基于形状的拓扑优化两种方法。基于密度的拓扑优化通过分配材料密度来实现结构形状的优化，而基于形状的拓扑优化则着重于优化结构的整体形状。根据具体需求选择合适的方法。

3. 建立模型：使用OptiStruct或其他CAD/CAE软件建立需要优化的结构模型，并定义相关的材料属性、边界条件和载荷等。

4. 设置优化参数：在OptiStruct中设置拓扑优化的参数，如设计变量的选择、目标函数的定义、约束条件的设置等。例如，在基于密度的拓扑优化中，可以将单元的“单元密度”作为设计变量，通过调整单元密度来实现结构的优化。

5. 运行优化分析：运行OptiStruct的优化分析，软件将自动寻找满足约束条件的最优解，并生成优化后的结构形状。

6. 结果评估和后处理：对优化结果进行评估，检查是否满足设计目标。如果需要，可以对结果进行后处理，如平滑处理、提取最优形状等。

在使用OptiStruct进行拓扑优化时，还需要注意以下几点：

• 选择合适的网格密度：网格密度对优化结果有重要影响，过密的网格可能导致计算量大、收敛困难，而过疏的网格则可能无法捕捉到结构的细节特征。

• 设置合理的约束条件：约束条件的设置对优化结果有直接影响，需要根据实际情况合理设置约束条件。

• 关注优化过程中的稳定性：拓扑优化是一个迭代求解的过程，需要关注优化过程中的稳定性，避免出现不收敛或收敛到非最优解的情况。

以上是使用OptiStruct进行拓扑优化的基本步骤和注意事项，具体操作可能因软件版本和具体需求而有所不同。建议参考OptiStruct的官方文档或相关教程进行学习和实践。
